Что такое окрасочная камера с нисходящим потоком воздуха?

Вы отходите от классического автомобиля, его свежий слой глубокого малинового цвета сияет под лампами. И тут вы замечаете это: крошечная пылинка, застывшая в лаке. Часы кропотливой работы, испорченные в одно мгновение. Это разочарование заставляет профессиональные мастерские задаваться критическим вопросом: почему технология нисходящего потока превосходит другие конструкции вентиляции при создании безупречных покрытий?

В этой статье дается определение окрасочно-сушильной камеры с нисходящим потоком воздуха, объясняется механика ее работы и рассматриваются области применения. Вы узнаете о сильных сторонах этой технологии, ее недостатках и о том, как выбрать камеру, соответствующую вашим производственным потребностям. К концу статьи вы сможете принять взвешенное инвестиционное решение.

Основные выводы

• Окрасочно-сушильная камера с нисходящим потоком воздуха нагнетает чистый воздух сверху вниз, от потолка к полу. Такой вертикальный поток воздуха удаляет окрасочный туман и пыль из рабочей зоны.
• Такая конструкция обеспечивает более чистое покрытие с меньшим количеством дефектов. Вы тратите меньше времени на шлифовку и полировку после каждой покраски.
• Камеры с нисходящим потоком также повышают вашу безопасность. Они быстро отводят вредные пары и частицы из зоны вашего дыхания.
• Главный недостаток — более высокая стоимость. Для установки требуется приподнятый пол или приямок, а система потребляет больше энергии, чем другие типы камер.

Как работает нисходящий поток воздуха

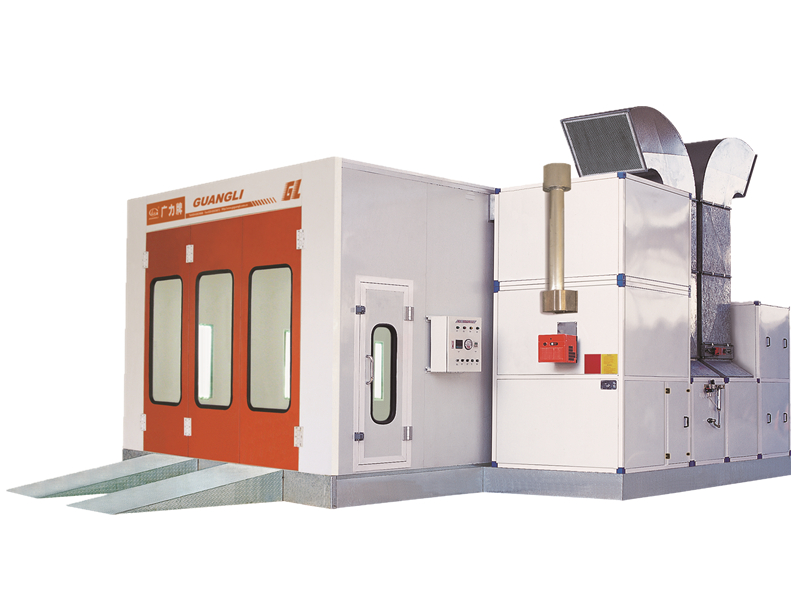

Определение окрасочно-сушильной камеры с нисходящим потоком

Окрасочно-сушильная камера с нисходящим потоком — это полностью закрытая камера, предназначенная для окраски транспортных средств и крупных изделий. Ее определяющей характеристикой является вертикальный путь движения воздуха: чистый воздух поступает через потолочные фильтры и выходит через вытяжку на уровне пола. Такая конструкция создает контролируемую среду, где гравитация работает вместе с потоком воздуха, а не против него.

Система выполняет две основные функции. Во-первых, она создает чистую рабочую среду для выполнения малярных работ. Во-вторых, она эффективно удаляет окрасочный туман из зоны вашего дыхания и с поверхности изделия. Вы получаете преимущество как в виде улучшенного качества покрытия, так и в виде повышенной безопасности во время работы.

Поток воздуха начинается в полноразмерной потолочной пленум-камере. Эта камера обычно занимает большую часть или весь потолок и содержит встроенный фильтр, который очищает воздух перед его поступлением в камеру. Затем воздух вертикально опускается вниз на окрашиваемое изделие. На уровне пола по всей длине камеры проходит вытяжной приямок. В этом приямке установлены фильтры, которые улавливают окрасочный туман и удаляют токсичные вещества перед тем, как воздух выйдет через вытяжную систему камеры.

Установка зависит от планировки вашего помещения. Вы можете установить камеру на стальные опоры, что приподнимет пол и создаст пространство для вытяжки под полом. В качестве альтернативы может потребоваться устройство бетонного приямка под камерой. Каждый подход приводит к одному и тому же результату: созданию выделенного пути для отвода загрязненного воздуха вниз.

Пошаговый процесс движения воздуха

Понимание последовательности движения воздуха поможет вам оценить, почему эта конструкция так эффективна. Пройдите через эти три этапа:

1. Этап 1 (Приточная пленум-камера и фильтрация): Воздух поступает в приточную камеру и проходит через потолочные фильтры, которые действуют как диффузионный материал. Эти фильтры сочетают в себе предварительный фильтр и финишный фильтр, изготовленный из термоскрепленного материала прогрессивной структуры, обработанного липким составом. Эта комбинация улавливает частицы до того, как они достигнут вашего изделия.

2. Этап 2 (Вертикальный поток и напольные решетки): Чистый воздух продолжает движение вниз вокруг детали, собирая окрасочный туман по мере продвижения. Загрязненный воздух затягивается через вытяжные фильтры, расположенные в решетчатом приямке на уровне пола. В этих фильтрах используется стекловолокно с непрерывной нитью и открытым плетением для максимальной эффективности.

3. Этап 3 (Вытяжные вентиляторы): Насыщенный краской воздух несколько раз меняет направление, чтобы предотвратить засорение поверхности фильтров и образование тумана. Затем он проходит через вытяжной вентилятор, подобранный с учетом статического давления фильтров. Производители точно подбирают размер двигателя и вентилятора для каждой камеры, чтобы уровень шума не превышал нормы OSHA.

Разница в производительности становится очевидной при сравнении конструкций вентиляции:

Вы также можете отличить нисходящий поток от систем с полунисходящим потоком:

Чтобы количественно оценить мощность системы, рассмотрим стандартный пример. Кабина размером 16 футов в ширину и 14 футов в высоту работает при типичной скорости воздушного потока 50 футов в минуту. Общий расход воздуха рассчитывается как 16 × 40 × 50 = 32 000 кубических футов в минуту (CFM). Разделив этот расход воздуха на объем кабины в 8 960 кубических футов, получим кратность воздухообмена 3,5 обмена в минуту. Этот быстрый обмен поддерживает атмосферу чистой и безопасной на протяжении всего процесса окраски.

Распространенные области применения окрасочно-сушильных камер

Автомобильный ремонт и восстановление после ДТП

Профессиональные кузовные мастерские неизменно выбирают окрасочно-сушильную камеру с нисходящим потоком в качестве основного инструмента для достижения результатов выставочного качества. Вертикальный поток воздуха уносит окрасочный туман непосредственно от вертикальных панелей кузова, что наиболее важно при окраске дверей, крыльев и задних крыльев. Система с поперечным потоком нагнетает воздух горизонтально через эти поверхности, увеличивая вероятность того, что частицы осядут на свежую краску до ее высыхания.

Разница в качестве отделки напрямую трансформируется в экономию трудозатрат. Камеры с нисходящим потоком создают минимум дефектов, что означает, что вы тратите значительно меньше времени на шлифовку и полировку после каждой работы. Сокращение времени полировки увеличивает пропускную способность и снижает затраты на оплату труда для каждого автомобиля. Более быстрое высыхание также способствует сокращению времени цикла. Вы можете точно контролировать нагрев и поток воздуха, обеспечивая равномерное отверждение как для водоразбавляемых, так и для сольвентных красок. Результатом является высококачественное покрытие, которое соответствует ожиданиям клиентов без дорогостоящей переделки.

Промышленные и специализированные отделочные работы

Помимо ремонта автомобилей, конструкция с нисходящим потоком обслуживает требовательные промышленные применения, где критически важна идеальность поверхности. Отрасли, которые полагаются на эту технологию, включают:

• Покрытие компонентов аэрокосмической отрасли
• Отделка морских судов
• Производство мебели
• Производство тяжелого оборудования и OEM-производство

Маляры, работающие с кастомными мотоциклами, и мастера по отделке элитной мебели также зависят от чистой, контролируемой среды. Закрытая конструкция обеспечивает хорошо освещенное рабочее пространство, которое максимально улавливает пыль и пары, защищая как оператора, так и заготовку.

Для крупного оборудования вам нужна кабина, размер которой соответствует габаритам техники. Типичная кабина для строительной или горнодобывающей техники варьируется от 30 до 60 футов в длину, от 15 до 20 футов в ширину и 15 или более футов в высоту. В этих крупногабаритных кабинах часто используются конструкции с полным нисходящим потоком или окрасочно-сушильные камеры с полунисходящим потоком конструкции воздушного потока, в зависимости от конструкции пола помещения и требований к вытяжке.

Типичная кабина для строительной или горнодобывающей техники: от 30 до 60 футов в длину, 15–20 футов в ширину и 15+ футов в высоту.

Альтернатива в виде окрасочно-сушильных камер с полунисходящим потоком предлагает компромисс для помещений, где невозможно установить приямки в полу. Воздух поступает через фильтрованную секцию потолка в передней части и течет по диагонали к задней вытяжке. Эта конструкция по-прежнему обеспечивает хороший контроль окрасочного тумана для крупных деталей, хотя и не соответствует производительности полного нисходящего потока при работе со сложной геометрией. Когда вы отделываете компоненты аэрокосмической отрасли или морское оборудование со сложными формами, окрасочно-сушильная камера с полным нисходящим потоком остается лучшим выбором для обеспечения равномерного покрытия и контроля загрязнений.

Преимущества и ограничения

Ключевые преимущества для качества отделки и безопасности

Окрасочно-сушильная камера с нисходящим потоком обеспечивает свое главное преимущество за счет вертикального потока воздуха. Гравитация тянет окрасочный туман вниз, прочь от заготовки, вместо того чтобы позволять ему дрейфовать горизонтально через вертикальные поверхности. Этот направленный контроль создает равномерное покрытие с меньшим количеством дефектов, что напрямую приводит к сокращению времени, затрачиваемого на шлифовку и полировку после каждой работы. Вы достигаете высокого качества отделки на сложных геометрических формах, с которыми системы с поперечным потоком просто не могут сравниться.

Безопасность оператора существенно повышается благодаря этой конструкции. Вытяжка на уровне пола улавливает пары и частицы в воздухе до того, как они достигнут вашей зоны дыхания. Эффективная вытяжка поддерживает чистоту атмосферы на протяжении всего процесса распыления, снижая ваше воздействие опасных паров краски и изоцианатов. Закрытое, хорошо освещенное рабочее пространство также минимизирует попадание пыли, защищая как вас, так и заготовку от загрязнения.

Соображения по стоимости и установке

Основным недостатком системы с нисходящим потоком являются первоначальные инвестиции. Вы заплатите больше авансом по сравнению с кабиной с поперечным потоком аналогичных размеров. Установка часто требует либо стальных опор, которые приподнимают кабину, либо бетонного приямка для вытяжки под полом. Помещения без существующих приямков сталкиваются с дополнительными строительными расходами и потенциальным усилением конструкции.

Эксплуатационные расходы также выше. Увеличенный объем воздушного потока требует больше энергии для нагрева и перемещения воздуха через систему. Однако вы можете компенсировать часть этих затрат за счет надлежащего обслуживания. Манометр отслеживает загрязнение фильтров, и высококачественный фильтр обычно служит не менее 100 часов работы до замены. Забитые фильтры снижают поток воздуха, перегружают вытяжные вентиляторы и создают потенциально пожароопасные условия. Регулярная проверка руководств по эксплуатации оборудования и производственных регламентов позволяет поддерживать вашу окрасочную камеру в соответствии с нормами и избегать штрафов.

Вытяжные фильтры предписаны Национальными стандартами выбросов для опасных загрязнителей воздуха (NESHAP) для снижения рисков для здоровья и окружающей среды. При замене фильтров упаковывайте их, минимально встряхивая, и утилизируйте во внешнем мусорном контейнере. Никогда не эксплуатируйте кабину без фильтра во время замены. Для помещений, где невозможно разместить приямки в полу, окрасочно-сушильная камера с полунисходящим потоком предлагает компромисс, хотя и жертвует некоторой производительностью при работе со сложными формами. Взвесьте эти факторы с вашим объемом производства и требованиями к отделке, чтобы определить, имеет ли смысл инвестиция для вашего предприятия.

Выбор вашей окрасочно-сушильной камеры с нисходящим потоком

Ключевые характеристики для оценки

Размер кабины определяет все остальные характеристики. Основным определяющим фактором требуемого расхода воздуха (CFM) является размер деталей, которые вы окрашиваете. Для камеры с нисходящим потоком рассчитывайте CFM, умножая горизонтальное поперечное сечение кабины на требуемую скорость потока, которую OSHA предписывает на уровне минимум 100 футов в минуту. Рассмотрим стандартную камеру с нисходящим потоком размером 16 футов в ширину, 40 футов в длину и 14 футов в высоту, работающую при типичной скорости воздуха 50 футов в минуту. Общий расход воздуха составляет 16 × 40 × 50 = 32 000 CFM, а объем кабины составляет 8 960 кубических футов, что дает кратность воздухообмена 3,5 обмена в минуту. Камеры с нисходящим потоком обычно требуют на 20–40 процентов больше воздуха, чем камеры с поперечным потоком тех же размеров.

Оцените эти факторы при анализе ваших потребностей:

• Размер и тип кабины. Более крупные кабины для грузовиков или автобусов требуют большей производительности воздушного потока, что делает системы с нисходящим потоком идеальными.
• Объем и частота окраски. Высокопроизводительные предприятия выигрывают от систем с нисходящим потоком для поддержания стабильного выпуска и качества.
• Бюджетные ограничения. Хотя камеры с нисходящим потоком стоят дороже при покупке, повышенная пропускная способность может оправдать инвестиции.
• Отраслевые требования. Автомобильный, аэрокосмический и промышленный секторы имеют разные нормативные стандарты и стандарты качества отделки, которые определяют потребности в CFM.

Камеры с нисходящим потоком требуют на 20–40 процентов больше воздуха, чем камеры с поперечным потоком, что увеличивает эксплуатационные расходы. Для автомобилей класса люкс или окраски в больших объемах увеличенный CFM оправдан меньшим количеством дефектов и меньшим временем полировки. Подбирайте тип воздушного потока под ваш продукт. Если вы окрашиваете крупные транспортные средства, такие как автобусы, необходим нисходящий поток. Для небольших деталей может быть достаточно поперечного потока. Камеры с нисходящим потоком сложны при окраске нижней части крупных предметов, таких как лодки, так как маляр работает против нисходящего потока воздуха.

Эффективность фильтрации — еще одна важная характеристика для обеспечения соответствия экологическим стандартам.

Правила техники безопасности определяют конструкцию и эксплуатацию вашей окрасочно-сушильной камеры. В следующей таблице приведены основные требования:

Дополнительные требования OSHA:

Уровень освещенности также имеет значение. Вам необходимо достаточное освещение, чтобы обнаружить дефекты до того, как краска затвердеет. Адекватное освещение необходимо для контроля качества.

Почему GUANGLIКамеры соответствуют профессиональным стандартам

Профессиональные окрасочные камеры разработаны в соответствии со строгими стандартами безопасности и качества, включая соблюдение требований NFPA 33 по пожаротушению и OSHA 29 CFR 1910.107 по вентиляции и электробезопасности. Эти стандарты обеспечивают безопасную рабочую среду и неизменно высокое качество покрытия. При выборе камеры рассмотрите возможность настройки размера, фильтрации и освещения в соответствии с вашими конкретными задачами. Правильная установка и техническое обслуживание также критически важны для оптимальной производительности и соблюдения нормативных требований.

Окрасочная камера с нисходящим потоком воздуха обеспечивает вертикальную циркуляцию воздуха, превосходный контроль над избыточным распылением, а также чистое и безопасное рабочее пространство. Эти характеристики делают ее профессиональным стандартом для получения безупречных покрытий. Перед покупкой оцените тип вашего применения, объем производства и ограничения помещения. Подумайте, может ли ваш пол вместить конструкцию приямка или стальные опоры. Если нет, окрасочные камеры с полунисходящим потоком воздуха станут практичной альтернативой с немного сниженной производительностью.

Качественная окрасочная камера с нисходящим потоком воздуха — это не расходы, а инвестиция в стабильное качество покрытия и эксплуатационную безопасность. Изучите предложения от надежных производителей для получения индивидуальных решений и экспертных рекомендаций. Свяжитесь с производителем сегодня, чтобы получить персональное коммерческое предложение, или скачайте подробное руководство покупателя для сравнения технических характеристик.

Часто задаваемые вопросы

Как часто нужно менять фильтры в окрасочной камере с нисходящим потоком воздуха?

Высококачественный фильтр обычно служит не менее 100 часов работы. Используйте манометр для отслеживания степени загрязнения фильтра. Засоренные фильтры снижают поток воздуха и создают нагрузку на вытяжные вентиляторы. Заменяйте их своевременно для поддержания безопасности и качества покрытия.

CМожно ли переоборудовать камеру с поперечным потоком воздуха в камеру с нисходящим потоком?

Переоборудование требует значительных структурных изменений. Вам понадобятся либо стальные опоры для поднятия камеры, либо бетонный приямок для вытяжки на уровне пола. Большинству предприятий проще установить новую окрасочную камеру с нисходящим потоком, чем модернизировать существующую.

Чем отличается окрасочная камера с нисходящим потоком от камеры с полунисходящим потоком?

Окрасочная камера с полным нисходящим потоком направляет воздух вертикально от потолка к напольным вытяжкам. Окрасочные камеры с полунисходящим потоком направляют воздух по диагонали от передней секции потолка к задней вытяжке. Выбирайте полный нисходящий поток для сложных геометрических форм. Выбирайте полунисходящий поток, если установка напольных приямков невозможна.

Можно ли красить крупные транспортные средства в камере с нисходящим потоком?

Да. Камеры с нисходящим потоком хорошо подходят для автобусов и грузовиков. Вертикальный поток воздуха эффективно обрабатывает высокие плоские поверхности. Для очень крупного оборудования вам может потребоваться камера длиной от 30 до 60 футов. Рассмотрите окрасочные камеры с полунисходящим потоком, если ваше помещение не позволяет разместить напольные приямки.

Какие стандарты безопасности применяются к окрасочным камерам с нисходящим потоком?

NFPA 33 требует наличия систем пожаротушения и блокировок вентиляции. OSHA 29 CFR 1910.107 предписывает скорость потока воздуха 100 футов в минуту (FPM) и использование взрывозащищенных электрических компонентов. Убедитесь, что производитель соблюдает эти правила.
